친환경 에너지 테스트 중~

보통 시골에서 농사를 지으면 농사용 전기를 사용하는 경우가 대부분 일꺼예요~

저도 처음에는 농사용 전기를 신청할까 고민 했는데,

농지가 적어 가성비가 너무 안좋아요~



그래서 태양광 패널을 활용하려고~ 당근중고 거래에서 패널을 구했죠~

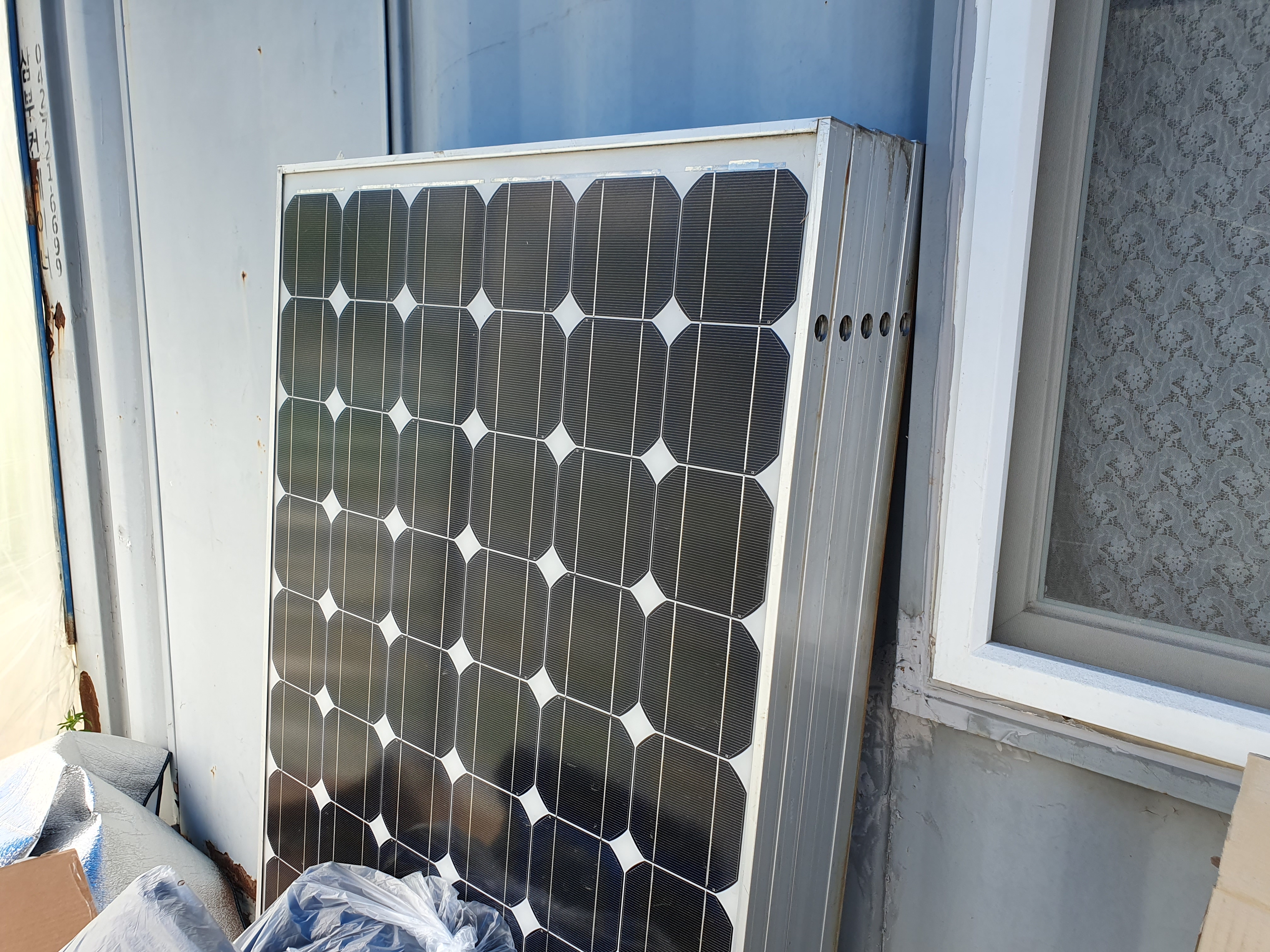

250W 정도 되는 태양광 패널 6개를 준비 했는데 (약 1.5 Kw 정도의 용량인거죠~)~

보통 가정용 전기는 3 Kw정도 지요~

우선은 1개만 회로 구성하고~ 테스트 시작 했어요~

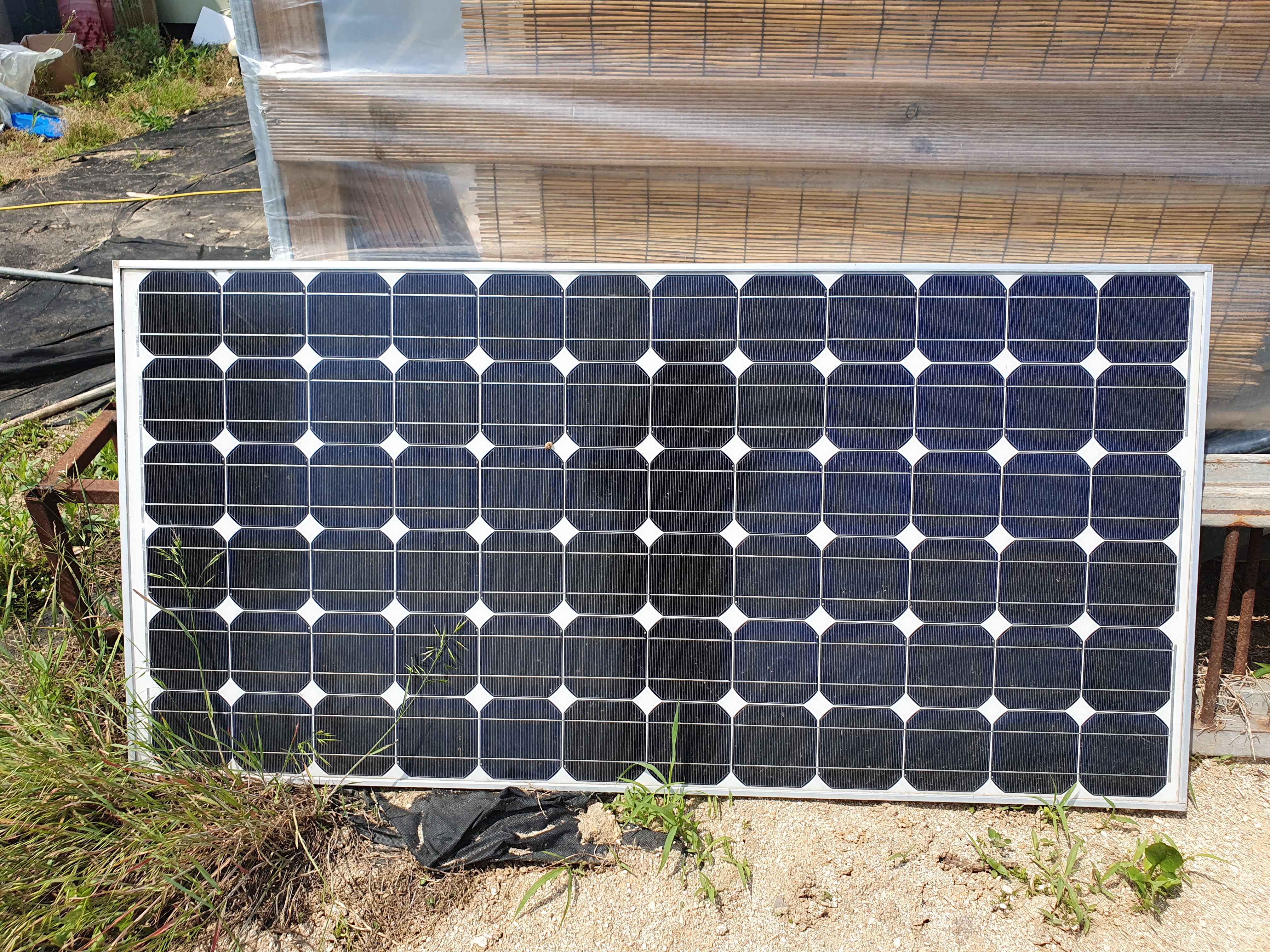

크기와 무게가 제법 되는 관계로 걍 바닥에 놓고, 벽에 기대어 테스트 시작.

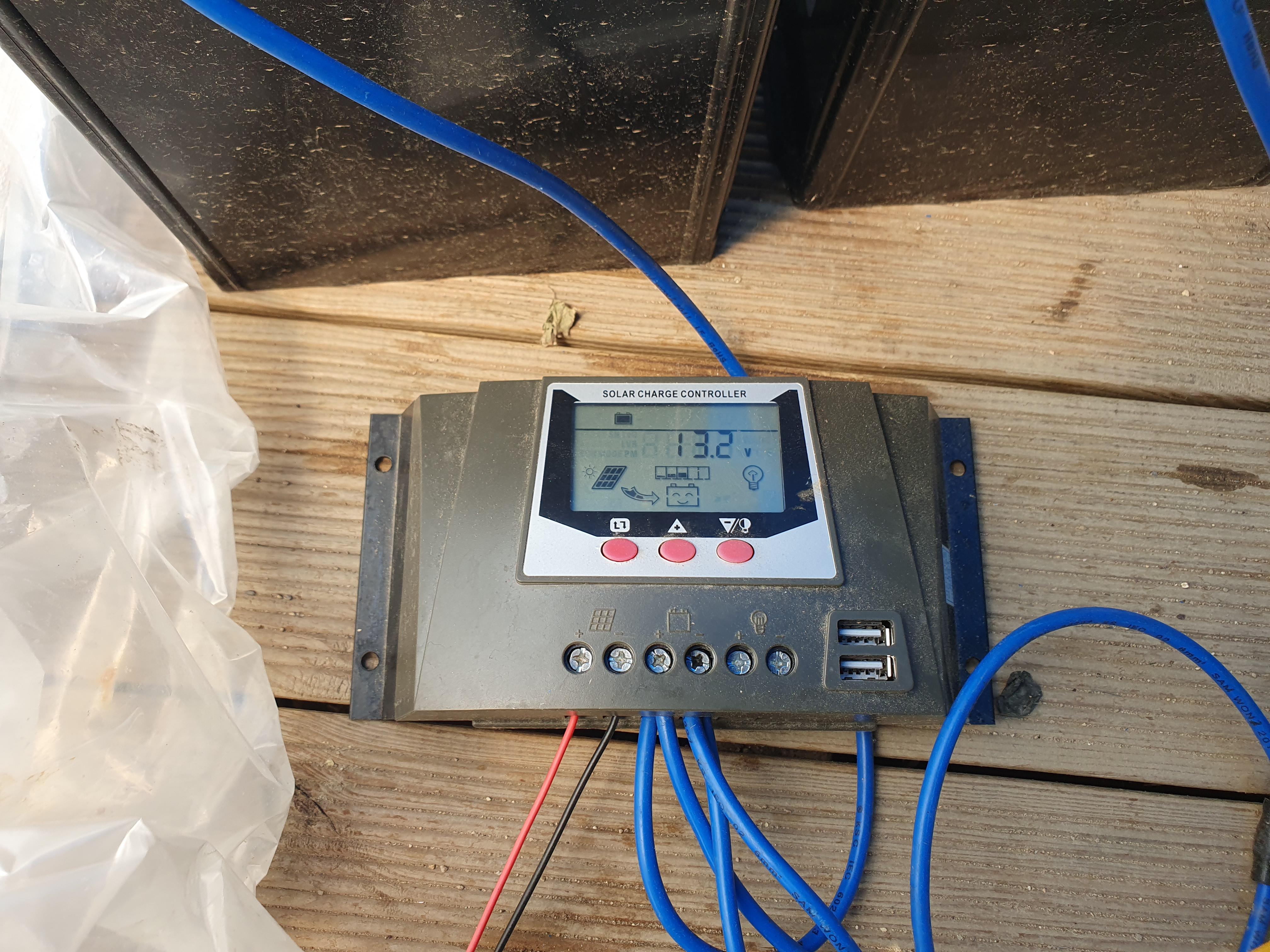

태양광 패널에서 생산된 전기를 12V 배터리에 저장하기 위한 인버터~

태양광 패널 -> 인버터( DC12V 정전압 변환기)를 거쳐서 배터리로 연결.

차량용 배터리 12V 80A * 2개 = 12V 160A -> 1,920W

2Kw가 조금 안되는 용량이지요~

수치상으로는 이렇고, 실제로는 조금 적게 저장 돼요~

배터리가 만충 상태라면 2Kw의 능력을 낼수 있으니까,

DC에서 AC로 변환하는 인버터를 다시 거치면, 가정용 전기제품을 2Kw 범위 내에서 사용 할 수 있지요~

 이 장비가 배터리 전기 12V를 가정용 전기 220V로 바꿔 주는 변환기 입니다. (DC to AC 인버터)

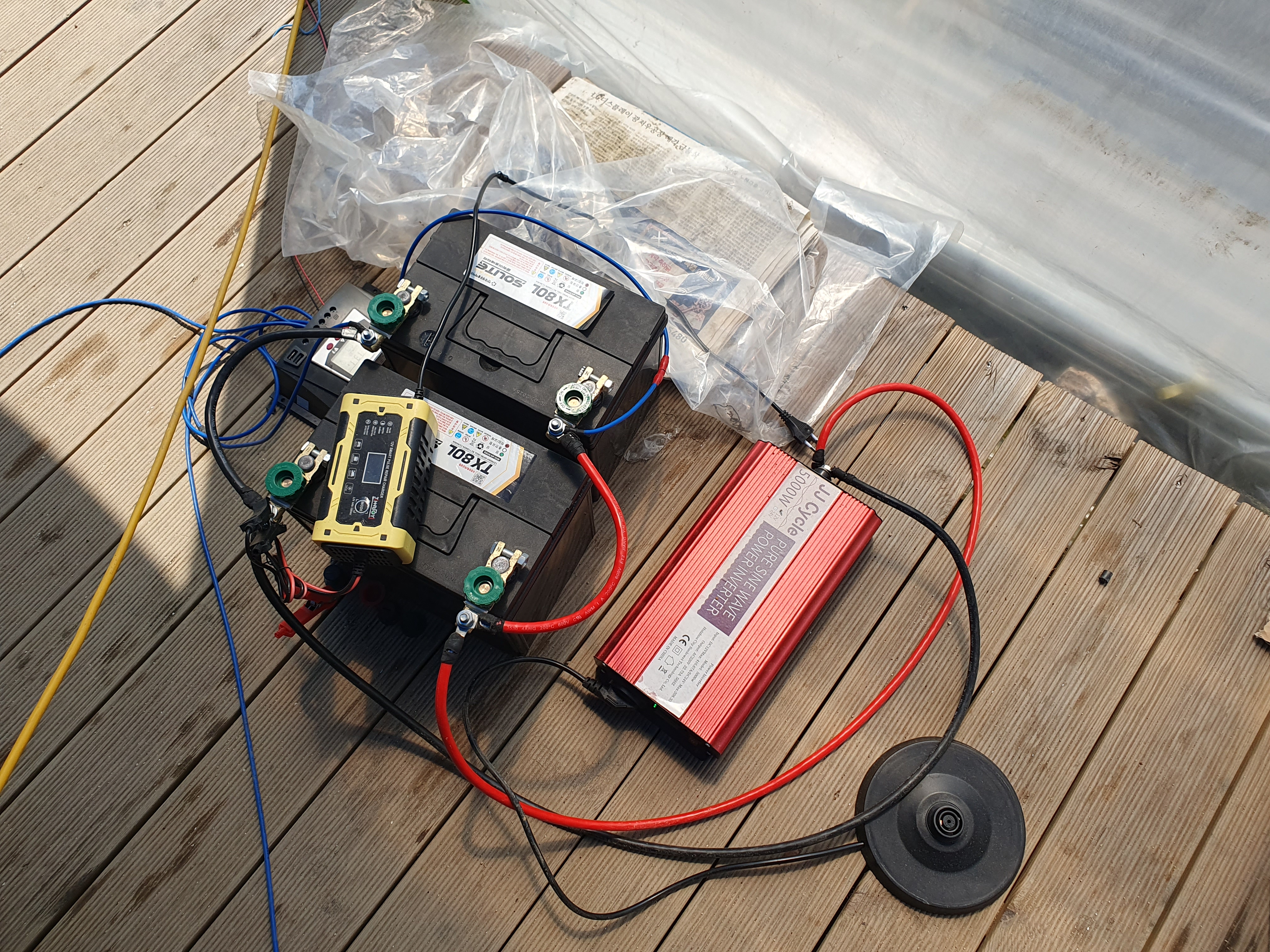

최종 회로는 이렇게 구성 되고요~

배터리는 연결 방법에 따라서 직렬, 병렬 두가지 방법이 있어요~



저는 병렬 연결~(인버터가 DC 12V 입력, AC 220V 5Kw출력 입니다.)



12V 배터리를 직렬로 연결하면 ~> 24V 80A = 1,920 W

                      병렬로 연결하면 ~> 12V 160A = 1,920 W



배터리가 일할수 있는 능력은 동일해요~



인버터 종류에 따라 회로 구성이 달라지니까~

인버터를 어떤거를 구매 할껀지 생각 하시면 돼요~



이렇게 회로 구성해서 온수매트 더블 전열기를 하루밤 충분하게 사용 할수 있어요~

커피포트 물 끓이는거도 충분하고요~



지금은 패널 6개 중 1개 만 테스트 중이구요~

다음에 6개 모두 구성하면 전체 전기사용량의 반정도는 재생전기로 사용 가능할듯 해요~



나중에 이 재생전기는 스마트팜과 연동해 농사용 전기를 대체할 계획 입니다



6개 모두 설치하고 테스트 할때 다시 2탄 게시 할께요~
